Messprotokoll erstellen
In Pluvius können Mitarbeiter direkt aus der Terminübersicht ein Messprotokoll anlegen. Das Messprotokoll dient der detaillierten Dokumentation von Messwerten und baulichen Gegebenheiten eines Raumes. Diese Daten bilden die Grundlage für die Planung und Durchführung der Trocknungsmaßnahmen.
Ziel eines Termins ist es, alle zugewiesenen Aufgaben zu erledigen. Eine dieser Aufgaben kann das Erstellen eines Messprotokolls sein. Um das Messprotokoll anzulegen, klicken Sie in der Terminansicht auf die entsprechende Aufgabenbezeichnung des Berichts.

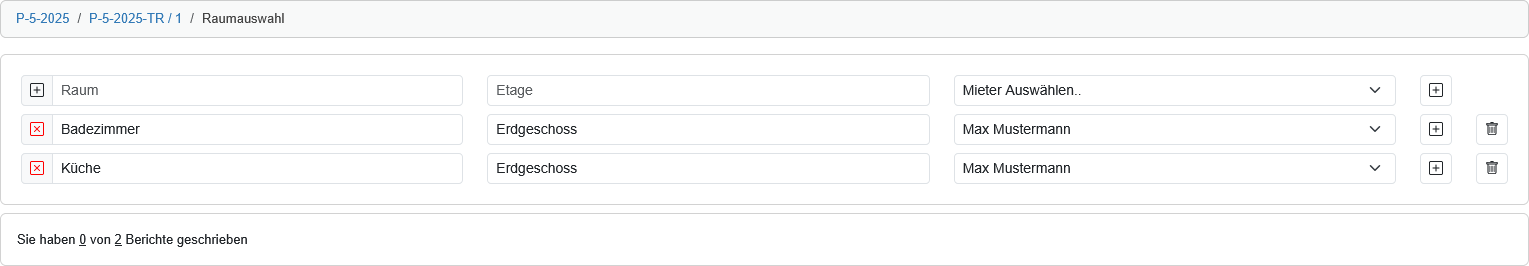

Räume für das Messprotokoll anlegen

Damit ein Messprotokoll erstellt werden kann, muss zunächst ein Raum im Projekt hinterlegt werden. Folgende Informationen werden erfasst:
  • Raumbezeichnung
  • Etage zur besseren Zuordnung innerhalb des Objekts
  • Zugehöriger Mieter
Über das "Plus-Symbol" wird der Raum zum Messprotokoll hinzugefügt. Für jeden angelegten Raum kann anschließend ein eigenes Messprotokoll erstellt werden.

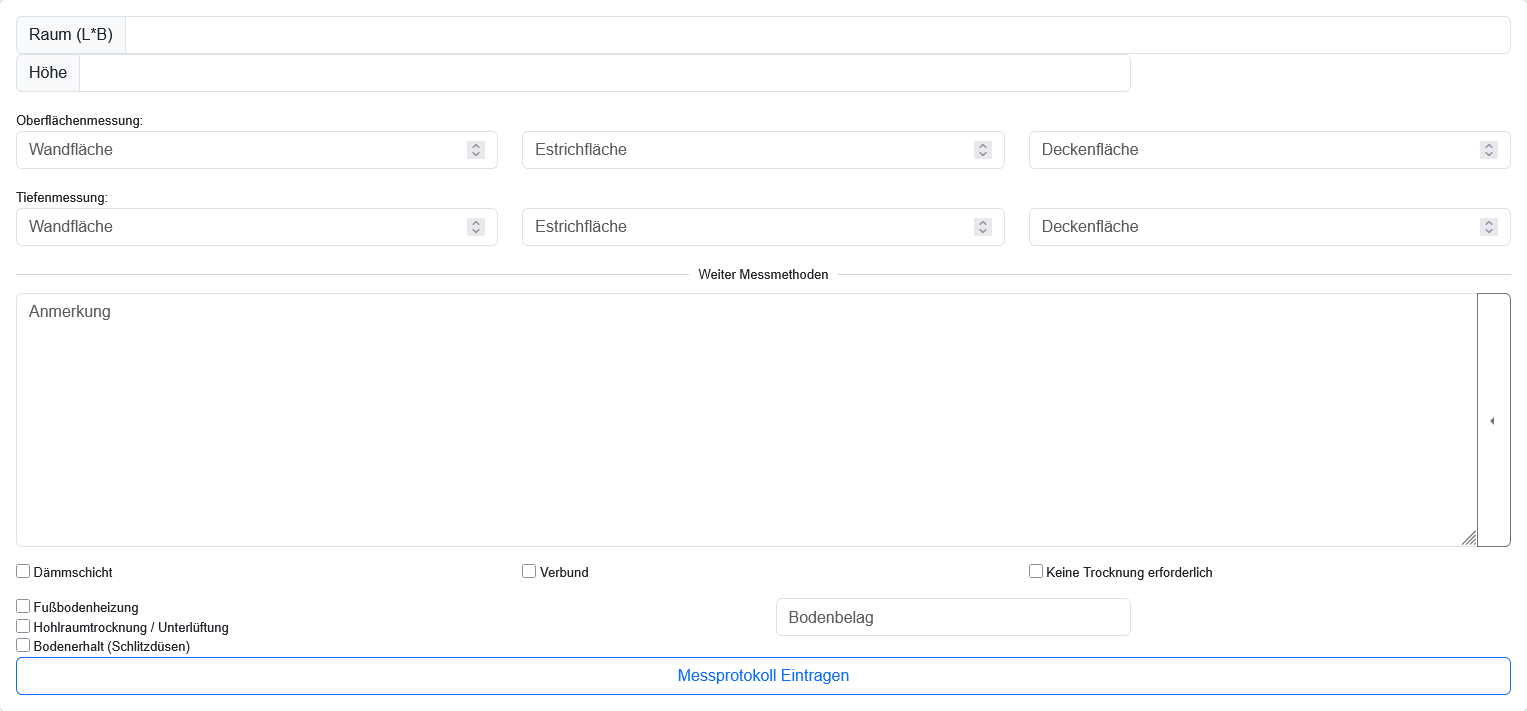

Messwerte erfassen

Nach dem Anlegen eines Raumes kann das Formular zur Erfassung des Messprotokolls geöffnet werden. Zunächst werden die Raummaße eingetragen:
  • Länge und Breite des Raumes
  • Raumhöhe
Hinweis:
Diese Angaben dienen der späteren Berechnung und Dokumentation der Raumgröße.

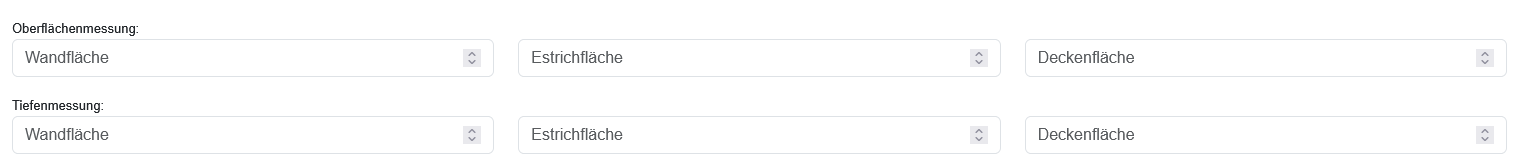

Anschließend wird die Messmethode ausgewählt. Standardmäßig stehen zur Verfügung:
  • Oberflächenmessung
  • Oberflächenmessung
Die Messwerte werden in den entsprechenden Bereichen eingetragen:
  • Linke Spalte: Wandflächen
  • Mittlere Spalte: Bodenflächen
  • Rechte Spalte: Deckenflächen
Weitere Messmethoden, können ebenfalls eingetragen werden.
Folgende Werte können dokumentiert werden:
  • Wert der CM-Messung
  • Relative Luftfeuchtigkeit
  • Lufttemperatur

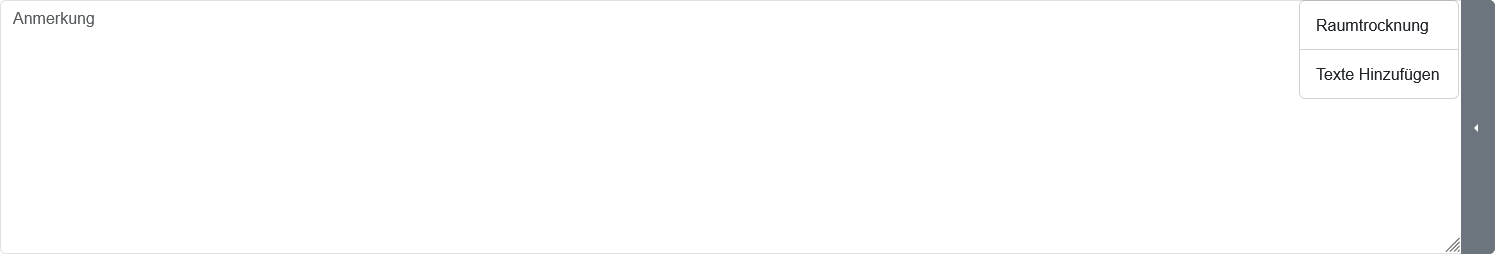

Anmerkungen

Im Feld Anmerkungen können zusätzliche Informationen oder ein Berichtstext hinterlegt werden.
Hinweis:
Für eine strukturierte und einheitliche Berichtserstellung können Textbausteine hinterlegt werden. Diese ermöglichen es, häufig verwendete Formulierungen im Messprotokoll schnell einzufügen. Hinterlegte Textbausteine können zudem für weitere Mitarbeiter freigegeben werden, sodass diese unternehmensweit genutzt werden können.

Bau- und Trocknungsinformationen erfassen

Unterhalb der Messwerte können zusätzliche Informationen zum Bodenaufbau und zur geplanten Trocknungsmaßnahme hinterlegt werden, die für die Trocknung relevant sind.
Dabei können unter anderem folgende Angaben erfasst werden:
  • Bodenaufbau, z. B. Estrich-Dämmschicht oder Bodenaufbau im Verbund
  • Fußbodenheizung
  • Hohlraumtrocknung
  • Unterlüftung
  • Angabe zum Bodenbelag
Diese Informationen werden später automatisch im Trocknungsaufbau berücksichtigt.
Hinweis:
Die im Messprotokoll erfassten Raumflächen werden automatisch aus den eingetragenen Raummaßen berechnet.
Für den Trocknungsaufbau werden anschließend alle Flächen der Räume zusammengefasst, bei denen eine entsprechende Trocknungsart ausgewählt wurde.
Dadurch ergibt sich automatisch:
  • die Gesamtfläche der Dämmschichttrocknung
  • sowie die Gesamtfläche der Verbundstrocknung

Es werden also nur die Flächen berücksichtigt, bei denen tatsächlich eine Trocknung erforderlich ist. Räume mit der Auswahl „keine Trocknung erforderlich“ fließen nicht in die Flächenberechnung ein.

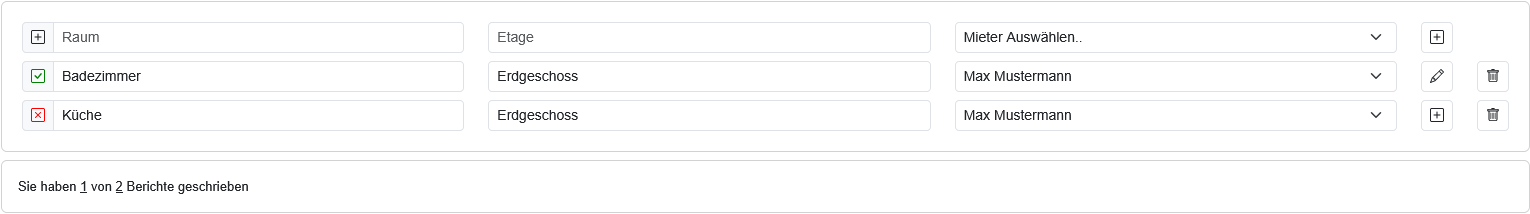

Übersicht der erfassten Räume

In der linken Spalte der Messprotokollansicht wird eine Übersicht aller angelegten Räume angezeigt. Verschiedene Symbole kennzeichnen den Status:
  • X – Messprotokoll noch nicht erfasst
  • Grüner Haken – Messprotokoll vollständig erfasst
Weitere Räume können jederzeit über das Plus-Symbol hinzugefügt werden.
Über lassen sich Räume bei Bedarf wieder entfernen.
Im unteren Bereich wird eine Übersicht über den Fortschritt der Berichtserstellung angezeigt, sodass sofort erkennbar ist, wie viele Räume bereits vollständig dokumentiert wurden.
